انواع سوزن انژکتورهای دیزل ژنراتور

آیا تا به حال برایتان پیش آمده که به این فکر کنید چطور سوخت در موتورهای دیزلی به درستی پاشیده می‌شود؟ یا اینکه چرا بعضی اوقات موتور دیزل ژنراتور دچار مشکل می‌شود و قدرت کافی ندارد؟ پاسخ بسیاری از این سؤالات در یک قطعه کوچک اما بسیار مهم به نام سوزن انژکتور ژنراتور نهفته است.

سوزن انژکتور یکی از حیاتی‌ترین اجزای سیستم سوخت‌رسانی در موتور دیزل است که وظیفه پاشش سوخت را در زمان و مکان مناسب و با فشار دقیق بر عهده دارد. عملکرد صحیح این قطعه تأثیر مستقیمی بر کارایی، مصرف سوخت و عمر مفید موتور دیزل ژنراتور دارد.

در این مقاله، قصد داریم شما را با دنیای سوزن انژکتورها آشنا کنیم. از انواع مختلف سوزن انژکتورها گرفته تا نحوه عملکرد، مشکلات رایج و راهکارهای نگهداری از آن‌ها.

سوزن انژکتور چیست؟

سوزن انژکتور ژنراتور یک قطعه ظریف و دقیق در سیستم سوخت‌رسانی موتورهای دیزلی است که شکلی شبیه به سوزن دارد. این قطعه در داخل انژکتور قرار می‌گیرد و از دو بخش اصلی تشکیل شده است: یک میله باریک و بلند که به یک سر مخروطی ختم می‌شود.

سوزن انژکتور معمولاً از فولاد مخصوص و با دقت بسیار بالا ساخته می‌شود تا بتواند در برابر فشار و دمای بالای موتور مقاومت کند. این قطعه با دقتی در حد میکرون طراحی و تولید می‌شود تا بتواند وظیفه حساس خود را به درستی انجام دهد.

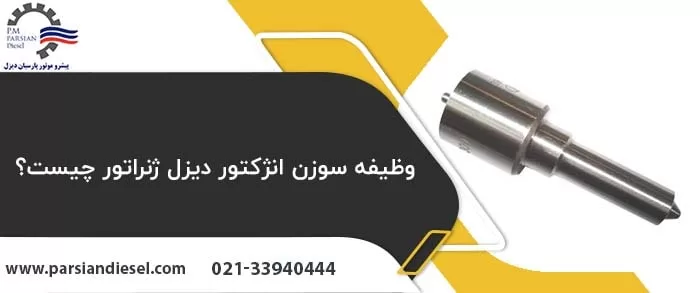

وظیفه سوزن انژکتور دیزل ژنراتور چیست؟

وظیفه سوزن انژکتور ژنراتور، کنترل پاشش سوخت به داخل محفظه احتراق است. وقتی پمپ انژکتور، سوخت را با فشار بالا به سمت انژکتور می‌فرستد، این فشار باعث می‌شود سوزن انژکتور در برابر نیروی فنر خود بالا برود و مسیر عبور سوخت باز شود. در این لحظه، سوخت به صورت پودر شده و با الگوی دقیق به داخل سیلندر پاشیده می‌شود.

نکته مهم این است که سوزن انژکتور باید این کار را در زمان دقیق و با فشار مناسب انجام دهد و اگر زمان‌بندی پاشش درست نباشد یا فشار پاشش مناسب نباشد، موتور شما دچار مشکلاتی مانند موارد زیر خواهد شد:

• کاهش قدرت
• افزایش مصرف سوخت
• تولید دود سیاه
• روشن نشدن موتور
• کارکرد ناصاف

به همین دلیل است که سلامت و تنظیم دقیق سوزن انژکتور ژنراتور برای عملکرد مناسب دیزل ژنراتور بسیار حیاتی است. سوزن انژکتور همچنین وظیفه دارد پس از پایان پاشش، مسیر سوخت را کاملاً مسدود کند تا از نشتی سوخت به داخل محفظه احتراق جلوگیری شود.



پیشنهاد ویژه: خرید و مشاهده قیمت دیزل ژنراتور با نصب رایگان و گارانتی معتبر



انواع سوزن انژکتور دیزل ژنراتور

برای درک بهتر عملکرد دیزل ژنراتور، باید با انواع انژکتور دیزل آشنا شوید:

سوزن انژکتور با فنر کوتاه

این نوع سوزن انژکتور ژنراتور با فنری کوتاه‌تر طراحی شده که باعث می‌شود سرعت باز و بسته شدن آن بیشتر باشد که مزیت آن، واکنش سریع‌تر به تغییرات فشار سوخت است و معمولاً در موتورهای با دور بالا از این نوع استفاده می‌شود. اما باید توجه داشته باشید که این نوع سوزن‌ها نیاز به تنظیم و نگهداری دقیق‌تری دارند، زیرا احتمال فرسودگی فنر در آن‌ها بیشتر است.

سوزن انژکتور با فنر بلند

سوزن‌های انژکتور با فنر بلند، ثبات بیشتری در عملکرد دارند زیرا باعث می‌شود فشار یکنواخت‌تری روی سوزن اعمال شود و پاشش سوخت منظم‌تر باشد. این نوع سوزن انژکتور ژنراتور در موتورهای دیزل با دور پایین و متوسط کاربرد بیشتری دارند و عمر مفید طولانی‌تری نسبت به نوع فنر کوتاه دارند.

سوزن‌های انژکتور چند سوراخه

این نوع سوزن‌ها که امروزه بیشتر استفاده می‌شوند، دارای چندین سوراخ پاشش هستند و معمولاً بین 4 تا 8 سوراخ دارند که به صورت دایره‌ای در انتهای سوزن تعبیه شده‌اند. این طراحی باعث می‌شود سوخت به صورت یکنواخت‌تر در محفظه احتراق پخش شود و احتراق کامل‌تری داشته باشیم که نتیجه آن مصرف سوخت کمتر و آلایندگی پایین‌تر است.

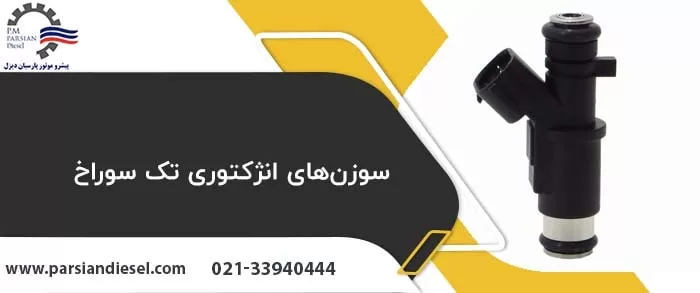

سوزن‌های انژکتوری تک سوراخ

این نوع سوزن‌ها فقط یک سوراخ برای پاشش سوخت دارند و معمولاً در موتورهای قدیمی‌تر یا موتورهای کوچک استفاده می‌شوند و مزیت آن‌ها سادگی ساختار و قیمت مناسب‌تر است. اما از نظر کیفیت پاشش و بازده سوخت، نسبت به انواع چند سوراخه عملکرد ضعیف‌تری دارند.

سوزن‌های انژکتوری از نوع Sac

این نوع سوزن‌ها دارای یک محفظه کوچک در انتهای خود هستند که به آن Sac می‌گویند. این محفظه کمک می‌کند تا سوخت قبل از پاشش، کمی جمع شود و با فشار یکنواخت‌تری پاشیده شود. مزیت این نوع، پاشش یکنواخت‌تر سوخت است اما باید مراقب باشید زیرا احتمال نشتی سوخت در آن‌ها بیشتر است.

سوزن‌های انژکتوری پین

در این نوع سوزن انژکتور ژنراتور، یک پین کوچک در انتهای سوزن قرار دارد که الگوی پاشش سوخت را کنترل می‌کند. این طراحی باعث می‌شود سوخت به صورت مخروطی شکل پاشیده شود که برای برخی موتورها مناسب‌تر است. این نوع سوزن‌ها معمولاً در موتورهای با اتاق احتراق خاص استفاده می‌شوند.

سوزن‌های انژکتوری با صندلی توپی

این نوع سوزن‌ها دارای یک نشیمنگاه توپی شکل هستند که آب‌بندی بهتری ایجاد می‌کند و مزیت آن‌ها جلوگیری از نشتی سوخت و دوام بیشتر است. این نوع سوزن‌ها معمولاً در موتورهای مدرن و پیشرفته استفاده می‌شوند و قیمت بالاتری نسبت به انواع دیگر دارند.

اجزای سوزن انژکتور دیزل

سوزن انژکتور ژنراتور یک قطعه پیچیده است که از چندین بخش مهم و حساس تشکیل شده است. بدنه اصلی یا همان نازل هولدر، اولین و مهم‌ترین بخش آن است که وظیفه نگهداری سایر قطعات را بر عهده دارد و از جنس فولاد مقاوم ساخته شده تا بتواند در برابر فشار و دمای بالا مقاومت کند. درون این بدنه، یک سوزن استوانه‌ای و باریک قرار دارد که قلب تپنده انژکتور محسوب می‌شود و مسئولیت کنترل دقیق خروج سوخت را بر عهده دارد.

روی این سوزن، یک فنر فشاری قرار گرفته که با نیروی خود، سوزن را در حالت عادی بسته نگه می‌دارد. برای تنظیم دقیق فشار این فنر، از یک پیچ تنظیم و واشرهای مخصوص استفاده می‌شود که این تنظیمات مستقیماً روی کیفیت پاشش سوخت تأثیر می‌گذارند. در انتهای مجموعه، نازل قرار دارد که دارای سوراخ‌های بسیار ریز و دقیق برای پاشش سوخت است.

در کنار این قطعات اصلی، محفظه فشار قرار دارد که سوخت پرفشار در آن جمع می‌شود و یک مجرای برگشت نیز وجود دارد که وظیفه برگرداندن سوخت اضافی به مخزن را بر عهده دارد. تمام این اجزا با دقت بسیار بالایی ساخته و مونتاژ می‌شوند تا بتوانند وظیفه حساس خود را به درستی انجام دهند.

طرز کار سوزن انژکتور دیزل

عملکرد سوزن انژکتور ژنراتور در کسری از ثانیه اتفاق می‌افتد. ابتدا، سوخت با فشار بسیار بالا توسط پمپ انژکتور به داخل محفظه فشار انژکتور فرستاده می‌شود و از طریق مجراهای داخلی به پشت سوزن می‌رسد و فشار زیادی به آن وارد می‌کند.

زمانی که فشار سوخت به حد مشخصی می‌رسد (معمولاً بین 180 تا 350 بار)، این فشار از نیروی فنر بیشتر شده و باعث می‌شود سوزن به سمت بالا حرکت کند. با این حرکت، مسیر خروج سوخت باز می‌شود و سوخت با فشار بسیار زیاد از طریق سوراخ‌های نازل به صورت پودر شده و با الگوی مخروطی به داخل محفظه احتراق پاشیده می‌شود.

این پاشش تنها چند هزارم ثانیه طول می‌کشد و باید دقیقاً در زمان مناسب و هماهنگ با حرکت پیستون انجام شود. پس از پایان پاشش، فشار سوخت کاهش می‌یابد و نیروی فنر دوباره غالب می‌شود. در نتیجه، سوزن به پایین برگشته و مسیر خروج سوخت را می‌بندد. سوخت اضافی نیز از طریق مجرای برگشت به مخزن برمی‌گردد و سیستم برای پاشش بعدی آماده می‌شود.

تمام این مراحل باید با دقت و سرعت بسیار بالا انجام شود و زمان‌بندی پاشش باید دقیقاً با حرکت پیستون هماهنگ باشد. همچنین فشار پاشش باید به اندازه کافی بالا باشد تا سوخت به خوبی اتمیزه شود و احتراق کامل صورت گیرد. آب‌بندی کامل در حالت بسته بودن سوزن نیز بسیار مهم است تا از نشتی سوخت جلوگیری شود.

علائم خرابی سوزن انژکتور دیزل

اگر سوزن انژکتور ژنراتور خراب شود، علائمی از خود نشان می دهد که در ادامه هر یک را بررسی می کنیم:

مشکلات استارت و روشن شدن موتور

در صورت خرابی سوزن انژکتور ژنراتور، اولین مشکلاتی که ممکن است با آن روبرو شوید، مربوط به استارت و روشن شدن موتور است، مثلا موتور به سختی روشن می‌شود و گاهی نیاز به چندین بار استارت زدن دارید. هنگام استارت، دود سفید غیرعادی از اگزوز خارج می‌شود و صداهای نامتعارفی به گوش می‌رسد. این مشکلات نشان می‌دهد که پاشش سوخت به درستی انجام نمی‌شود.



بیشتر بخوانید: دیگر علل روشن نشدن دیزل ژنراتور را بدانید…



تغییرات در عملکرد موتور

خرابی سوزن انژکتور ژنراتور تأثیر مستقیمی بر عملکرد موتور می‌گذارد، مثلا:

• موتور در دور آرام به صورت نامنظم کار می‌کند و لرزش محسوسی دارد.
• خرابی سوزن انژکتور یکی از علل ریپ زدن موتور دیزل است؛ یعنی قدرت موتور کاهش پیدا می‌کند و در بعضی دورها کار نمی‌کند.
• شتاب‌گیری کندتر از حالت عادی می‌شود و موتور در مواقعی کاملاً از کار می‌افتد.

علائم مربوط به سوخت و دود

مصرف سوخت یکی از مهم‌ترین شاخص‌های سلامت سوزن انژکتور ژنراتور است و اگر متوجه افزایش غیرعادی مصرف سوخت شدید، باید اقدام به تعمیر آن کنید. همچنین خروج دود سیاه یا آبی از اگزوز، نشانه خرابی سوزن انژکتور است. بوی سوخت نسوخته در محفظه موتور یا از اگزوز نیز نشانه دیگری از این مشکل است.

مشکلات مکانیکی و صدا

صدای غیرعادی موتور، به خصوص صدای تق‌تق یا کوبش، معمولا نشانه مشکل در سوزن انژکتور است. اگر نشتی سوخت مشاهده کردید یا متوجه رسوب و کربن زیاد روی نوک انژکتور شدید، باید سریعاً اقدام کنید. گرم کردن بیش از حد موتور نیز می‌تواند از عوارض خرابی سوزن انژکتور باشد.

تغییرات در روغن موتور

افزایش سطح روغن بدون دلیل، رقیق شدن و بی‌رنگ شدن روغن، و استشمام بوی سوخت از گیج روغن، همگی نشان‌دهنده نفوذ سوخت به داخل روغن هستند.

اختلال در عملکرد ژنراتور

خرابی سوزن انژکتور ژنراتور ممکن است باعث اختلال در کارکرد ژنراتور شود. نوسان در تولید برق، کاهش توان خروجی، و خاموش شدن در بارهای بالا از جمله این مشکلات هستند. مصرف سوخت ژنراتور نیز به طور غیرعادی افزایش می‌یابد.

تأثیر بر آلایندگی

افزایش آلایندگی و مردود شدن در تست‌های معاینه فنی در بیشتر مواقع نشانه خرابی سوزن انژکتور ژنراتور است. همچنین دود غلیظ و مداوم از اگزوز و بوی نامطبوع، نشان‌دهنده احتراق ناقص سوخت است.

به محض مشاهده هر یک از این علائم، باید:

• سیستم را توسط متخصص بررسی کنید.
• آن را تعمیر یا تعویض کنید.
• از قطعات اصلی و با کیفیت استفاده کنید.





مشکلات ناشی از خرابی سوزن انژکتور

وقتی سوزن انژکتور دچار مشکل می‌شود، اولین نشانه‌ها را می‌توانید در کاهش قدرت موتور و سخت روشن شدن آن مشاهده کنید. موتور شما شروع به لرزش می‌کند و صداهای غیرعادی تولید می‌کند. مصرف سوخت به طور قابل توجهی افزایش می‌یابد و ممکن است متوجه نشتی سوخت شوید.

یکی از نشانه‌های هشداردهنده، تولید دود سیاه از اگزوز است که نشان‌دهنده احتراق ناقص سوخت است که نه تنها باعث آلودگی بیشتر می‌شود، بلکه می‌تواند به پیستون و سیلندر موتور نیز آسیب برساند.

چگونه می‌توان از خرابی سوزن انژکتور جلوگیری کرد؟

برای پیشگیری از خرابی سوزن انژکتور ژنراتور، مهم‌ترین نکته، استفاده از سوخت با کیفیت و تمیز است زیرا سوخت نامناسب می‌تواند باعث گرفتگی و فرسایش سوزن انژکتور شود. همچنین باید برنامه نگهداری منظمی داشته باشید و سرویس‌های دوره‌ای را جدی بگیرید.

فیلترهای سوخت را طبق برنامه تعویض کنید و از تمیز بودن مخزن سوخت اطمینان حاصل کنید. از روشن نگه داشتن طولانی مدت موتور در حالت درجا خودداری کنید و همیشه دمای موتور را در محدوده مناسب نگه دارید. سیستم خنک‌کننده سالم هم نقش مهمی در جلوگیری از آسیب به سوزن انژکتور دارد.

تنظیم سوزن انژکتور دیزل

قبل از شروع تنظیمات سوزن انژکتور ژنراتور، باید انژکتور را کاملاً تمیز کرده و تمام قطعات آن را از نظر ظاهری بررسی کنید و برای تنظیم دقیق، نیاز به ابزار مخصوص دارید.

فشار پاشش باید در محدوده مشخصی (معمولاً بین 180 تا 350 بار) تنظیم شود و این کار با تنظیم پیچ فشار فنر و واشرهای تنظیم انجام می‌شود. زاویه پاشش باید دقیقاً مطابق با مشخصات سازنده باشد و هیچ‌گونه نشتی نباید وجود داشته باشد. پس از انجام تنظیمات، حتماً باید تست‌های نهایی شامل تست فشار پاشش، الگوی پاشش و نشتی انجام شود.

حواستان باشد که تنظیم نادرست می‌تواند باعث آسیب جدی به موتور شود، پس اگر تجربه کافی ندارید، این کار را به متخصصان بسپارید.

سرویس سوزن انژکتور دیزل

انجام مرتب و به موقع سرویس سوزن انژکتور ژنراتور یکی از مهم‌ترین اقدامات نگهداری برای سالم ماندن و بیشتر شدن طول عمر این دستگاه است. این کار را باید هر 50 هزار کیلومتر یا 500 ساعت کارکرد انجام دهید.

برای سرویس صحیح، ابتدا باید انژکتور را از روی موتور باز کنید و در محیطی کاملاً تمیز قرار دهید و تمام قطعات باید با دقت و با استفاده از مواد شوینده مخصوص تمیز شوند. در حین سرویس، تمام واشرها و اورینگ‌ها را تعویض کنید، حتی اگر به ظاهر سالم باشند و قطعات فرسوده مانند سوزن یا نازل را باید با قطعات سالم جایگزین کنید.

چگونه سوزن انژکتور را بررسی کنم؟

برای بررسی سوزن انژکتور ژنراتور، مراحل زیر را دنبال کنید:

• ابتدا به صدای موتور دقت کنید؛ صدای تق‌تق غیرعادی معمولا نشانه مشکل در انژکتور باشد.
• دود اگزوز را چک کنید؛ دود سیاه یا آبی نشان‌دهنده مشکل در پاشش سوخت است.
• مصرف سوخت را زیر نظر بگیرید؛ افزایش ناگهانی مصرف سوخت ممکن است به خاطر خرابی انژکتور باشد.
• برای بررسی دقیق‌تر، می‌توانید از دستگاه تست سوزن انژکتور دیزل استفاده کنید که فشار پاشش و الگوی آن را نشان می‌دهد.
• همچنین می‌توانید نشتی را با روش‌های ساده مثل قرار دادن کاغذ در زیر انژکتور چک کنید.

اگر متوجه هر گونه مشکلی شدید، بهتر است سریعاً به تعمیرگاه مراجعه کنید.

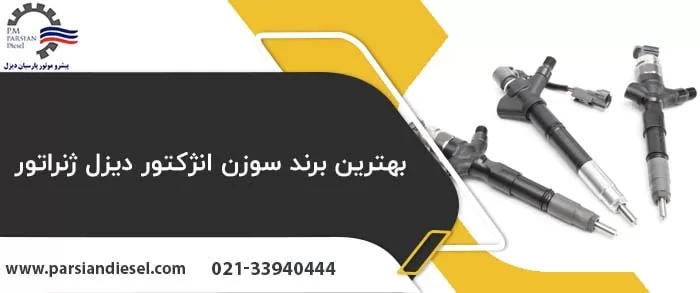

بهترین برند سوزن انژکتور دیزل ژنراتور

اگر می خواهید سوزن انژکتور ژنراتور خریداری کنید و نمی دانید که کدام برند بهتر است، در ادامه برخی از بهترین برندهای سوزن انژکتور دیزل ژنراتور را برایتان معرفی می کنیم:

برندهای معتبر جهانی

در بازار سوزن انژکتور، برند Bosch آلمان را می‌توان پیشگام و معتبرترین تولیدکننده دانست. این شرکت با بیش از 100 سال سابقه، استانداردهای کیفی بالایی را در تولید قطعات دیزلی رعایت می‌کند. انژکتورهای بوش اگر چه قیمت بالاتری دارند، اما به دلیل دوام و کیفیت بالا، در دراز مدت از لحاظ اقتصادی به صرفه هستند.

Stanadyne و زیمنس هم از دیگر برندهای معتبر جهانی هستند که سوزن ژنراتور هایشان کیفیت خیلی خوبی دارد.

در رده قیمتی پایین‌تر هم، می‌توانید به محصولات شرکت‌هایی مانند Yanmar و Zexel نگاهی بیندازید. این برندها اگرچه به اندازه بوش یا دنسو شناخته شده نیستند، اما کیفیت قابل قبولی دارند.

برندهای آسیایی معتبر

شرکت Denso ژاپن نیز یکی دیگر از تولیدکنندگان برتر است که همکاری نزدیکی با خودروسازان بزرگ دارد. محصولات این شرکت از نظر کیفیت بسیار قابل اعتماد هستند و قیمت مناسب‌تری نسبت به نمونه‌های اروپایی دارند. همچنین Delphi با تولید قطعات با کیفیت و قیمت متوسط، گزینه خوبی برای کسانی است که به دنبال تعادل بین قیمت و کیفیت هستند.

قیمت سوزن انژکتور دیزل

قیمت سوزن انژکتور به عوامل مختلفی بستگی دارد. برند سازنده، کیفیت قطعه، اصلی یا تقلیدی بودن و مدل دیزل ژنراتور شما در قیمت نهایی تأثیرگذار هستند. انژکتورهای برندهای معتبر مانند Bosch، Delphi یا Denso معمولاً گران‌تر هستند اما کیفیت و عمر بالاتری دارند. قیمت یک سوزن انژکتور اصلی می‌تواند از چند میلیون تا چند ده میلیون تومان متغیر باشد. نمونه‌های تقلیدی ارزان‌تر هستند اما توصیه نمی‌شوند زیرا می‌توانند به موتور شما آسیب جدی بزنند. به یاد داشته باشید که هزینه تعویض انژکتور در مقایسه با هزینه تعمیر موتور آسیب دیده بسیار کمتر است، پس در خرید این قطعه حساس صرفه‌جویی نکنید و حتماً از نمایندگی‌های مجاز یا فروشگاه‌های معتبر خرید کنید.

جمع بندی

یادتان باشد که هنگام انتخاب سوزن انژکتور، صرفاً به قیمت توجه نکنید، بلکه به کارکرد دیزل ژنراتور خود و شرایط کاری آن نیز دقت کنید. اگر دیزل ژنراتور در شرایط سخت کار می‌کند یا ساعات کارکرد بالایی دارد، بهتر است سراغ برندهای درجه یک مانند Bosch یا Denso بروید، برای کاربردهای معمولی و متوسط هم، برندهای میان‌رده مانند Delphi گزینه مناسبی هستند.

هنگام خرید حتماً به اصالت کالا دقت کنید زیرا متأسفانه بازار پر از نمونه‌های تقلبی است. از فروشگاه‌های معتبر خرید کنید و حتماً گارانتی معتبر دریافت کنید.

 پارسیان دیزل

سوالات متداول

• چه زمانی باید سوزن انژکتور را تعویض کنم؟
  سوزن انژکتور معمولاً عمری بین 100 تا 150 هزار کیلومتر یا 1000 تا 1500 ساعت کارکرد دارد. اما اگر علائمی مانند دود سیاه، مصرف بالای سوخت، کاهش قدرت موتور یا صدای غیرعادی مشاهده کردید، باید زودتر اقدام به تعویض کنید. البته گاهی اوقات با یک سرویس ساده می‌توان مشکل را حل کرد و نیازی به تعویض کامل نیست.
• آیا می‌توان از سوزن انژکتور تعمیری استفاده کرد؟
  این قطعه بسیار حساس است و کوچکترین ایراد در آن می‌تواند به موتور آسیب بزند، پس استفاده از سوزن انژکتور تعمیری توصیه نمی‌شود. هزینه تعویض یک سوزن انژکتور در مقایسه با خسارتی که یک قطعه تعمیری می‌تواند به موتور وارد کند، بسیار ناچیز است.
• آیا می‌توانم سوزن انژکتور را خودم سرویس کنم؟
  سرویس سوزن انژکتور نیاز به تجهیزات خاص دارد و کار کردن با این قطعه نیاز به دقت بالا و محیط کاملاً تمیز دارد. یک اشتباه کوچک می‌تواند باعث خرابی کامل انژکتور شود. پس توصیه می‌کنم حتماً این کار را به تعمیرکاران متخصص بسپارید.
